راهنمای انتخاب پمپ فشار آب

دسته بندی :مقالات ۱۴ مهر ۱۴۰۳ feridoony 55

انتخاب پمپ آب مناسب از میان انواع متنوعی که وجود دارد همواره کاری سخت و گیج کننده است. شاید سوالات مختلفی ذهنتان را درگیر کرده باشد، مثلا بخواهید بدانید کدامیک بیشترین کارایی را برای مصرف شما دارد؟ ویا از کجا میتوانید مطمئن شوید که پمپ آب تهیه شده کشش آبرسانی به همه طبقات و واحدها را دارد؟ و…

مسلما در مصارف خانگی زمانی که نیاز به افزایش و تقویت فشار آب باشد بحث تهیه پمپ آب مطرح میشود، در نتیجه مهمترین مسئله در انتخاب پمپ آب خانگی عملکرد آن است، و زمانی که بحث ارزیابی بین گزینه های موجود پیش می‌آید، قدرت و ظرفیت پمپ مورد توجه قرار میگیرد.
ظرفیت پمپ آب برمیگردد به میزان مایعاتی که پمپ میتواند انتقال دهد، و از طرفی قدرت پمپ، به نیرویی که پمپ آب میتواند ایجاد کند گفته میشود، و دانستن این مطلب برای افرادی که میخواهند به دقت مشخص کنند چه زمانی پمپ توانایی خود را برای ایجاد نیروی کافی از دست میدهد بسیار مهم است.

روش انتخاب پمپ آب آپارتمانی

انتخاب پمپ آپارتمانی وابسته به متغیرهای بسیاری می باشد از آن جمله می توان به :

  1. تعداد طبقات ساختمان
  2. تعداد واحد ساختمان
  3. متراژ هر یک از واحدها
  4. محل قرار گیری پمپ در ساختمان (بعد از کنتور آب و در ورودی آب ساختمان و یا بر روی پشت بام )
  5. طول مسیر لوله کشی ها در داخل ساختمان
  6. سایز لوله ها در داخل ساختمان و….

پمپ آب خانگی

پمپ آب خانگی یا همان پمپ تقویت فشار آب ساختمان در انواع نیم اسب بخار، یک اسب بخار،یک ونیم اسب بخار و دو اسب بخار موجود می باشد.
پمپ آب خانگی نیم اسب بخار جهت مصرف در ساختمان های یک طبقه با حداکثر متراژ۱۵۰متر نصب می‌گردد.
پمپ آب خانگی یک اسب بخار بشقابی جهت مصرف در ساختمان های سه طبقه و شش واحد با حداکثر متراژ هر واحد ۷۵ متر نصب می‌گردد.
پمپ آب خانگی یک اسب بخار جتی جهت مصرف در ساختمان های چهار طبقه هشت واحد با حداکثر متراژ۶۸متر نصب می‌گردد.
پمپ آب خانگی یک اسب بخار دو پروانه جهت مصرف در ساختمان های چهار طبقه هشت واحد با حداکثر متراژ ۷۵ متر نصب می‌گردد.
پمپ آب خانگی یک ونیم اسب بخار دو پروانه جهت مصرف در ساختمان های پنج طبقه ۱۰واحد با حداکثر متراژ ۱۰۰متر نصب می‌گردد.
پمپ آب خانگی دو اسب بخار جهت مصرف در ساختمان های پنج طبقه ۱۴ واحد با حداکثر متراژ۱۰۰ متر نصب می‌گردد و برای ۲۰ واحد با میانگین ۱۰۰متر متراژ از پمپ های۴ اسب دو پروانه سه فاز استفاده می‌گردد.جهت مجتمع های مسکونی با تعداد واحد بیش از ۲۰ واحد از انواع بوستر پمپ ها استفاده می‌گردد این بوستر پمپ ها بسته به میزان مصرف آب درانواع بوسترپمپ های دو و چند پمپه قرار می گیرد . در بوستر پمپ ها جهت کاهش مصرف برق و افزایش طول عمر قطعات پمپ از سیستم های دور متغیرالکترونیکی (اینورتر) استفاده می‌گردد . عملکرد این سیستم ها به این نحواست که با سنسورهایی که در مدار خروجی پمپ قرار گرفته میزان فشار و دبی پمپ سنجیده شده و با کنترل سرعت دوران الکتروموتور نصب شده بر روی پمپ منجربه کاهش مصرف انرژی می‌گردد.

برای کارکرد پمپ ها به صورت اتوماتیک و کاهش دفعات روشن وخاموش شدن پمپ ها ودر نتیجه عملکرد کم صدا تر پمپ نیاز به نصب مخزن تحت فشار به همراه درجه و کلید اتوماتیک است چرا که آب تحت فشار ذخیره شده در منبع مذکور باعث ایجاد یک فشار ثابت در پشت لوله گردیده و در نتیجه کاهش چشمگیر دفعات روشن وخاموش شدن پمپ و همچنین ایجاد جریان متناوب و یکنواخت آب در لوله ها را در پی دارد.

راه اندازی و نصب پمپ آب خانگی

هنگام راه اندازی و نصب پمپ آب منزل بهتر است مکان نصب پمپ را پائین تر و یا همسطح ورودی آب قرار داده تا فشار مکش ایجاد شده مثبت باشد، اگر این کار در بعضی از شبکه های آبرسانی امکان پذیر نبود، تا آنجائیکه وضع ایستگاه های پمپاژ اجازه می دهد باید سعی نمود پمپ نزدیک سطح مایع منبع مکش قرار گیرد تا بخشی از توان پمپ صرف مکش آب نگردد و مشکلات کمتری در کار پمپ ایجاد شود، مسیر لوله کشی باید حتی المقدور مستقیم و از ایجاد خم ها و زانوها کمتری استفاده گردد ، بین زانوئی و محل اتصال مکش باید لوله مستقیمی به طول حداقل ۵ برابر قطر مکش فاصله ایجاد نمود. چون در غیراین صورت فشار مکش نامتعادلی ایجاد شده و یک طرف چشمه پروانه و محفظه مکش پر تر از طرف دیگر شده و تلفات هیدرولیکی پمپ زیاد و راندمان پمپ کم می‌گردد.باید قطر لوله مکش یک نمره بیشتر از قطر مجرای رانش بوده و اگر امکان پذیر نیست حداقل یکسان باشد،در مجتمع های مسکونی بزرگ که از بوستر پمپ استفاده می‌گردد توجه به موارد ذیل در طول عمر بوستر پمپ شما موثر خواهد بود. در مسیر رانش پمپ، یک شیر دروازه ای و یک سوپاپ کنترل قرار می دهند، کار این سوپاپ حفظ پمپ در مقابل فشارهای اضافی وارد بر پمپ است. سوپاپ انتهای لوله مکش باید حداقل ۵/۱ متر از سطح مایع مکش پائین تر بوده و پمپ نیز باید به سطح منبع مکش نزدیک باشد. پمپ و موتور را باید روی فونداسیون محکمی نگهداشت تا منجر به لرزش وصدای اضافه پمپ نگردد در غیر اینصورت بوش های اتصال محور پمپ و موتور و همچنین یاتاقان های آن خراب و سبب شکستگی محور می‌گردد.

انواع پمپ آب خانگی با توجه به کارایی و ویژگیهای هر یک:

نوع پمپ آب خانگی توضیحات تصویر

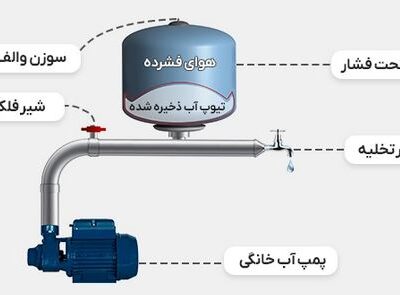

پمپ آب خانگی با مخزن انبساط
در این مدل پمپ‌ها تعداد دفعات سرویس کردن و کنترل بیشتر از سایر مدل‌هاست، در نتیجه هزینه بیشتری نیاز دارند و اندازه منبع انبساط بستگی مستقیم با میزان آب مصرفی دارد.
پمپ آب خانگی با کلید اتوماتیک
این مدل از نوع منبع انبساط هزینه کمتری نیاز دارند، ولی بدلیل داشتن کلید استارت اتوماتیک و روشن شده آن با باز کردن شیرآب باید میزان باز و بسته کردن شیر را درنظر گرفت درنتیجه در مصارف بالای آب پیشنهاد نمیشود.
پمپ آب بوستر
این پمپها برای افزایش فشار آب بکار میروند و با ایجاد فشار اضافی میتوانند آب را برای مسافتهای زیاد یا ارتفاعات مهیا کنند. هزینه نگهداری کمی دارند، و از سایر مدلها باصرفه‌تر بوده و برای مجتمع‌های مسکونی و مراکز بزرگ تجاری و تفریحی مناسب اند. معمولا اب فاضلاب و آبهایی که جرم دارند را نمیتوانند منتقل کنند.
پمپ آب سانترفیوژ
پمپهای سانترفیوژ میتوانند یک یا چند پروانه داشته باشند که بسته به مدل میتوانند انواع مایعات، از جمله مایعات تمیز، فاضلاب، مایعات همراه با هوا یا بخارات و همچنین مایعات با ویسکوزیته پایین را منتقل کنند و بالاترین میزان پمپاژ را بین مدلها دارند.
پمپ آب مکش انتهایی
این پمپها از دسته پمپ‌های گریز از مرکز هستند، تک پروانه‌ای بوده و بسته به نوع آن و برای هر دو کاربری مکش آب تمیز یا کثیف بکار میروند، قابلیت مکش مایعات حاوی هوا یا بخار را ندارند، و در بین مدلهای مشابه به صرفه‌ترین و کارآمدترین محسوب میشوند.
پمپ آب جتی
تنها مصرف خانگی دارند، که برای جریان‌های ضعیف بکار میروند، قابل نصب در چاه و یا بروی دهانه چاه بوده و تنها میتوانند آب را منتقل کنند.
پمپ آب خودمکش
پمپ‌های گریز از مرکزی هستند که بدون نیاز به بتونه‌کاری خارجی و یا نگهدارنده در بالای مخزن نصب میشوند، برای مکش آب استخر و یا چاه بکار میروند و میتوانند مایعات تمیز یا همراه با جرم را منتقل کنند.

از آنجایی که ممکن است روش کار برخی پمپ‌های آب مشابه هم باشد، شاید گیج شوید و فکر کنید که آنها یکسان بوده و یک کارایی را دارند، اما این درست نیست زیرا هر کدام از آن‌ها ویژگی‌های خاص خود را داشته و برای انتخاب بهترین گزینه، شما باید بخوبی به نیازها و انتظاراتی که دارید آگاه باشید!

در نتیجه قبل از تصمیم گیری برای درک بهتر نیازتان خوب است عوامل موثر بر انتخاب پمپ آب مناسب را در نظر بگیرید، که عبارتند از:

  • متراژ ساختمان
  • تعداد طبقات و واحدها
  • میزان مصرف آب
  • تعداد شیرهای آب موجود در ساختمان

انتخاب پمپ خانگی و ساختمانی و محاسبات هد و دبی:





مفهوم هد چیست؟

هد در تعریف تاسیساتی همان افت فشار است.افت فشاری که در نتیجه اتصالات ،ارتفاع،طول سیر،قطر لوله و …رخ می دهد.
باور این موضوع که وقتی روی پلاک پمپی هد ۶۵متر نوشته شده پس ۶۵متر ارتفاع را آب دهی میکند کاملاً غلط است.

فشار آب چیست؟وقتی میگویند فشار آب بالا می خواهم یعنی چه؟
این موضوع ربطی به مفهوم هد ندارد.متاسفانه آنچه به تعبییر عام به عنوان فشار آب مناسب تلقی می شود همان دبی مناسب است و تعریف دبی با
سرعت آب متفاوت است.سرعت سیال زمانیکه قطر خروجی جریان را کاهش می دهیم زیاد می شود مثل زمانیکه انگشت خودرا بر روی خروجی
شلنگ قرار می دهیم.در این حالت در واقع دبی ثابت است اما سرعت سیال که همان آب است زیاد میگردد.
دبی سیال به این معناست:حجم آب یا سیالی که در واحد زمان جریان دارد.وقتی یک دبه ۲۰لیتری توسط یک پمپ و تحت لوله کشی کاملاً یکسان
در ۶دقیقه پر می شود و توسط پمپ دیگر با همان لوله کشی در ۴۲دقیقه یعنی میزان دبی پمپ اول بالاتر است.
مفهوم هد و دبی کاملاً به یکدیگر تنیده شده اند و به هم مربوط می باشند.
در هنگام انتخاب پمپ وقتی روی پلاک دو پمپ یکی ۶۲متر و دیگری ۴۲۲متر نوشته شده باشد این هرگز و هرگز ملاک مناسبی جهت انتخاب
پمپ نیست.برای انتخاب پمپ مناسب باید شناختی نسبت به محل استفاده و مصرف داشته باشیم.مقادیر مربوط به هد و دبی را از روی لوله کشی خود ساختمان
محاسبه می نماییم.ابتدا موضوع دبی :

فرض کنید در یک ساختمان مصارف آب سرد زیر وجود دارد.
ظرفشویی یک عدد روشویی ۲عدد لباسشویی یک عدددوش حمام یک عدد شیرهم ۲عدد

خوب آنچه مشخص است تمامی آنها به صورت همزمان اقدام به مصرف نمی کنند.در علم تاسیسات واحدی به معنای ضریب تقاضا برای پیش بینی
مصرف هر واحد ساختمان وجود دارد.
به طور عام و سر انگشتی برای واحدهای متوسط امروزی چیزی در حدود ۴۶تا ۰۲لیتر بر دقیقه می توان به عنوان دبی مصرفی مورد نیاز
در نظر داشت.البته محاسبه مهندسی شامل مبحثی مفصل است که در اینجا نمی توان پرداخت.
افت فشار کل از رابطه زیر بدست می آید و در واقع پمپی نیاز داریم که این افت فشار را پوشش دهد و از پس آن بر بیاید:
Ha + pr +Pc + Hg=
: Hgاختلاف ارتفاع میان پمپ و مصرف کننده
: Haاختلاف ارتفاع میان پمپ و محل مکش
: Pcافت فشار ناشی از لوله و اتصالات(طول مسیر)
: prحداقل فشار مطلوب پشت شیر
معمولاً واحد متر ستون آب جهت تعریف هد مورد استفاده قرار می گیرد و روی پمپ ها نوشته شده است.
مقدار Haاز رابطه سر انگشتی زیر قابل محاسبه است
فاصله دورترین مصرف کننده از محل پمپ(افقی+عمودی)
و مقدار prمطابق تجربه بنده در حدود Bar0مناسب می باشد که:
Bar = 20mwc0 = pr
معادل ۰۲متر ستون آب می باشد.
با توجه به روابط فوق مقدار Htotalبه راحتی بدست می آید. از طرفی مقدار lit/min 02دبی مناسب در نظر گرفته می شود.اما آنچه روی پلاک پمپ
نوشته شده است ربطی به مقادیر مورد نیاز ندارد.
مقادیر نوشته شده روی پلاک مربوط به حداکثر هد پمپ در حداقل دبی ممکن اتفاق می افتد و برعکس.
انتخاب صحیح،از روی دیاگرام هد و دبی پمپ،ممکن می باشد هر پمپ دیاگرام مربوط به خود را داشته که مشابه به دیافراگم زیر است .
مقادیر هد و دبی را روی دیاگرام یافته نقطه ی مذکور را در دیاگرام بررسی می کنیم.در صورتیکه زیر پوشش منحنی نمودار قرار داشته باشد در
واقع پمپ مورد نظر انتخاب گردیده است.

جدول راهنمایی خرید پمپ آب خانگی با قدرت مناسب بسته به عوامل ذکر شده:

نوع پمپ آب خانگی تعداد طبقات ساختمان حداکثر متراژ
پمپ آب خانگی ۰٫۵ اسب بخار یک طبقه ۱۵۰مترمربع
پمپ آب خانگی ۱ اسب بخار بشقابی ۱ الی ۶ طبقه حداکثر ۱۲ واحد ۷۵ مترمربعی
پمپ آب خانگی ۱ اسب بخار جتی ۴ الی ۵ طبقه حداکثر ۱۰ واحد ۶۸ مترمربعی
پمپ آب خانگی ۱ اسب دو پروانه ۴ الی ۸ طبقه حداکثر۱۶ واحد ۷۵ مترمربعی
پمپ آب خانگی ۱٫۵ اسب دو پروانه ۵ الی ۱۰ طبقه حداکثر ۱۰ واحد ۱۰۰ مترمربعی
پمپ آب خانگی ۲ اسب دو پروانه ۵ الی ۱۴ طبقه حداکثر متراژ هر واحد ۱۰۰ مترمربع
پمپ آب خانگی ۳ اسب دو پروانه ۵ الی ۱۸ طبقه حداکثر متراژ هر واحد ۱۰۰ مترمربع

چند نکته دیگر در باب خرید پمپ آب خانگی:

ذکر این نکته ضروری است که هر پمپ آب خانگی کم و بیش دارای صدا میباشند و “بی صدا” بودن پمپ صرفا جهت تبلیغات بی پایه و اساس است!

در واقع هیچ نوعی از پمپ آب خانگی بی صدا نیست و به دلیل ساختاری که دارند همیشه مقداری صدا ایجاد می کنند. اما برخی از برند های پمپ آب خانگی به دلیل طراحی مناسب و با بهره گیری از پروانه های بدقت بالانس شده در کارخانه، طراحی بسیار دقیق محور و استفاده از مواد اولیه مرغوب در ساخت آن دارای صدای ایجاد شده کمتری میباشند.

همچنین کلیه مشخصات مهم یک پمپ آب خانگی بر روی پلاک آنها درج میشود و میتوانید برای فهمیدن صحت حرفهای فروشنده پلاک پمپ را چک کنید.

از جمله این مشخصات میتوان به موارد زیر اشاره کرد:

برند پمپ، تیپ پمپ، ولتاژ پمپ، قدرت پمپ بر حسب اسب بخار یا کیلووات، آمپر مصرفی، دور پمپ، حداکثر فشار آب تولیدی، حداکثر دبی خروجی پمپ آب، سایز لوله ورودی و خروجی پمپ آب.

روش انتخاب پمپ آب خانگی

آسان ترین راه برای انتخاب یک پمپ آب خانگی با مراجعه به جداول و منحنی های مشخصه در کاتالوگ پمپ ها با توجه به داشتن ارتفاع و میزان آبدهی مورد نیاز می باشد. این منحنی ها کلیه ی مشخصات پمپ آب اعم از ارتفاع (هد)، توان و راندمان را در سرعت دوران مورد نظر به ازاء آبدهی های (دبی) مختلف نمایش می دهند تا استفاده ی عملی از آن راحت تر گردد.

  • فهرست مشخصات فنی
  • نشانگر دبی
  • نشانگر ارتفاع
  • حداکثر اینچ خروجی ( مربوط به پمپهایی با کاربرد های صنعتی )

عوامل موثر در نوع این پمپ آب خانگی عبارتند از:

  • تعداد طبقات ساختمان
  • متراژساختمان
  • تعداد شیر موجود
  • میزان مصرف آب
  • انواع پمپ قابل ارائه جهت مصارف خانگی:
  • پمپ با مخزن انبساط
  • پمپ با کلید اتوماتیک
  • بوستر پمپ

که با توجه به میزان مصرف آب، یکی از پمپ های مذکور انتخاب خواهد شد. موتور پمپ آب خانگی یا الکتروپمپ خانگی برای افزایش فشار آب خانه ها و آپارتمان ها بکار برده می‌شود و این پمپ آب قوی کاملا مشکل مصرف کننده را برطرف می نماید.
پمپ آب خانگی بی صدا یا پمپ آب خانگی کم صدا:
کلیه پمپ ها موجود در بازار ایران دارای صدا می باشند و این اشتباه مرسوم در بازار کاملا غلط می باشد. به اطلاع مشتریان عزیز می رستند که واژه پمپ آب خانگی بی صدا فقط برای سوء استفاده می باشد. لذا پمپ های موجود در بازار دارای صدا بوده و فقط در برندها و مدل های مختلف، میزان صدا متفاوت می باشد.

روش تنظیم پمپ آب خانگی:

الکتروپمپ های آب خانگی به دو دسته تقسیم می‌شوند. اول الکتروپمپ های افزایش فشار آب و دوم الکتروپمپ های آب در گردش ( سیرکولاتور یا پمپ های برگشت آب گرم ) که این سری از پمپ ها جهت به گردش درآوردن آب گرمدر یک مدار بسته (مثل شوفاژخانه ها) استفاده می‌گردد و عموما الکتروموتورهای آنها ۱۵۰۰ دور هستند ولی الکتروموتور های پمپ مورد اول ۳۰۰۰ دور هستند. هرچه میزان دور الکتروموتور بیشتر باشد میزان فشار و صدای تولیدی در هنگام کار بیشتر خواهد بود.
عموما جهت اتوماتیک کردن پمپ های افزایش فشار از سه سیستم استفاده می‌گردد:

  • الف. استفاده از منبع تحت فشار
  • ب. استفاده از ست کنترل یا کلید دیجیتال
  • ج. استفاده از تابلو فرمان (جهت الکتروپمپ های سه فاز و احیانا اینورتر)

اطلاعات عمومی در مورد الکتروموتور برخی از برندهای قابل ارائه

در ذیل به تعدادی از بهترین پمپ آب برای ساختمان و بهترین پمپ آب خانگی اشاره می کنیم.
بیشترین استفاده از پمپ های خانگی و یا به نوعی بهترین پمپ آب خانگی شامل برند های زیر است:

  • پمپ آب خانگی پنتاکس Pentax
  • پمپ آب خانگی سایر Saer
  • پمپ آب خانگی ابارا Ebara
  • پمپ آب خانگی داب DAB

اطلاعات عمومی در مورد الکتروموتور کاربری پمپ آب خانگی

  • تقویت فشار آب خانه و آپارتمان
  • افزایش فشار آب خانگی
  • پمپ آب خانگی بی صدا یا پمپ آب خانگی کم صدا
  • اطلاعات عمومی در مورد الکتروموتور انوع پمپ آب خانگی
  • پمپ با مخازن انبساط

در مصارف پمپ خانگی، پمپ با مخازن انبساط برای نگهداری نیاز به کنترل و سرویس به موقع و زیادی نسبت به نوع دیگری دارد و تشکیل شده از پمپ و پنج راهی، کلید اتوماتیک، درجه و منبع انبساط که نسبت آب مصرفی اندازه منبع انبساط و مقدار ارتفاع قدرت پمپ و مقدار برق مصرفی پمپ نوع اتوماتیک را تعیین می کند.

پمپ با کلید اتوماتیک

در مصارف پمپ خانگی، پمپ با کلید اتوماتیک نسبتا هزینه کمتری از منبع انبساط و پمپ را دارد ولی برای استفاده از کلید اتوماتیک در پمپ های خانگی باید مقدار باز و بسته شدن شیر را در نظر گرفت چون در هر دور باز و بسته شدن شیر کلید اتوماتیک استارت زده و پمپ شروع به کار می کند به همین علت است که برای استفاده از پمپ با کلید اتوماتیک رعایت اینکه مقدار مصرف بیشتر باشد از این انتخاب پمپ با کلید اتوماتیک صرف نظر کرد. پمپ خانگی با اتوماتیک تشکیل شده از پمپ و کلید اتوماتیک که مقدار ارتفاع مدل پمپ و مدار مصرف الکترو پمپ نوع کلید اتوماتیک را تعیین می کند.

بوستر پمپ آب خانگی-بوستر پمپ خانگی

در مصارف پمپ آب خانگی، بوستر پمپ آب خانگی نسبتا جایگاه مهمی دارند چون مصارف این نوع پمپ ها چه در مصارف خانگی و یا صنعتی خیلی با صرفه بوده و هزینه نگهداری آنها کم می باشد و اکثرا در آپارتمان ها و مراکز بزرگی که مصرف آب زیادی دارند مانند شهرک ها و یا شهر ها مورد استفاده قرار می گیرد برای دریافت اطلاعات بیشتر در مورد بوستر پمپ خانگی مقاله بوستر پمپ کلیک نمائید. ولی اجزاء تشکیل دهنده این نوع از پمپ ها تشکیل شده از الکترو پمپ ، فشار سنج ، تابلو کنترل ، اینورتور و غیره.

اطلاعات عمومی در مورد الکتروموتور نحوه نصب پمپ خانگی

در هنگام راه اندازی و نصب پمپ آب منزل باید مکان نصب پمپ را پائین تر از سطح منبع مکش قرار داده تا فشار مکش ایجاد شده مثبت باشد، اگر این کار در بعضی از شبکه های آبرسانی امکان پذیر نبود، تا آنجائیکه وضع ایستگاههای پمپاژ اجازه می دهد باید سعی نمود پمپ نزدیک سطح مایع منبع مکش قرار گیرد تا مشکلات کمتری در کار پمپ ایجاد شود، مسیر لوله کشی باید مستقیم و از ایجاد خم ها و زانوها و لوازمات لوله کشی نه چندان مورد نیاز اجتناب کرد، بین زانوئی و محل اتصال مکش باید لوله مستقیمی به طول لااقل ۵ برابر قطر مکش فاصله ایجاد نمود. چون در غیراین صورت فشار مکش نامتعادلی ایجاد شده و یک طرف چشمه پروانه و محفظه مکش پر تر از طرف دیگر شده و تلفات هیدرولیکی پمپ زیاد و راندمان پمپ کم می‌گردد.

باید قطر لوله مکش یک نمره بیشتر از قطر مجرای رانش بوده و عمق مکش بین ۵/۴ تا ۶ متر باشد، لوله مکش باید کاملاً آب بندی بوده و از محبوس نمودن هوا در لوله مکش اجتناب ورزید، در قسمت اعظم لوله ورودی پمپ، فشار هوا کمتر از فشار جو بوده و برای مطمئن شدن از آب بندی لوله ورودی بعد از کارگذاری، یک شعله به قسمتهای اتصالی نزدیک می کنند در صورتی که درزی موجود باشد شعله به طرف لوله کشیده می‌شود لوله مکش باید ۱ تا ۲ متر پائین تر از حداقل سطح آب چاه باشد تا هوا وارد پمپ نگردد در قسمت رانش پمپ شیر یک طرفه جهت جلوگیری از حرکت معکوس آب و شیر تنظیم جهت کم و زیاد نمودن آب تعبیه نموده با صدمه ای به پمپ وارد نگردد.

جهت نصب پمپ اصولاً یک شاسی محکم برای موتور و پمپ درنظر گرفته و از ایجاد نامیزانی که سبب فرسوده شدن بوشهای اتصال و یاتاقانها و احتمالاً شکستن محور پمپ می‌گردد جلوگیری می‌شود همواره باید سعی نمود محور پمپها باموتور محرک آن در کارخانه میزان شود که این میزان نباید در اتصال و نصب پمپ به هم بخورد.

معمولاً صفحه ای به ضخامت ۵/۲تا ۴ سانتیمتر بین صفحه زبری پمپ و سطح بالائی فنداسیون در نظر گرفته می‌شود که با ملات سیمان پوشیده شده تا ناصافیهای بالائی فونداسیون اصلاح و حرکت جانبی صفحه زبری پمپ کم شود.
درمسیر رانش پمپ، یک شیر دروازه ای و یک سوپاپ کنترل قرار می دهند، کار این سوپاپ حفظ پمپ در مقابل فشارهای اضافی وارد بر پمپ است. سوپاپ انتهای لوله مکش باید لااقل ۵/۱ متر از سطح مایع مکش پائین تر بوده و پمپ نیز باید به سطح منبع مکش نزدیک باشد. پمپ و موتور را باید روی فونداسیون محکمی نگهداشت تا تنظیم آن خراب نگردد در غیر اینصورت بوشهای اتصال محور پمپ و موتور نیز یاتاقانهای آن خراب و سبب شکستگی محور می‌گردد.

اطلاعات عمومی در مورد الکتروموتور یکی از سئوالات شایع در بین مشتریان این است که از ست کنترل استفاده کنیم یا از منبع تحت فشار؟

در شرایطی که فضای کافی برای نصب پمپ وجود دارد اولویت با نصب مخزن تحت فشار به همراه درجه و کلید اتوماتیک است چرا که آب تحت فشار ذخیره شده در منبع مذکور باعث ایجاد یک فشار ثابت در پشت لوله گردیده و در نتیجه کاهش چشمگیر دفعات روشن و خاموش شدن پمپ و همچنین ایجاد جریان متناوب و یکنواخت آب در لوله ها را در پی دارد.

ست کنترل چیست؟

ست کنترلر قطعه ای است مشتمل بر برد الکترونیکی کنترل فشار در داخل و فضای بسیار کوچک ذخیره آب تحت فشار بر روی ست کنترل به همراه درجه و کابل برق مربوطه از مزایای این سیستم می توان به موارد ذیل اشاره کرد:

  • اشغال فضای بسیارکم در محیط هایی که مشکل محدودیت فضا وجود دارد
  • مناسب جهت منازل تک واحدی به دلیل دفعات مصرف پایین آب
  • نصب آسان و بدون نیاز به تنظیمات اولیه
  • مقاومت بالا در شرایط مرطوب بخصوص شمال کشوربه دلیل عدم استفاده از مخزن فلزی

معایب ست کنترل:

  • درصورت خرابی بورد الکترونیکی معمولاً امکان تعمیر وجود ندارد
  • استهلاک بالای پمپ ومصرف برق بیشتربه دلیل بالا رفتن دفعات روشن وخاموش شدن پمپ به دلیل عدم وجود ذخیره مناسب آب تحت فشار
  • عدم یکنواختی جریان آب در لوله ها به دلیل دفعات بالای روشن وخاموش شدن پمپ



ساده ترین روش انتخاب پمپ آب خانگی

به منظور انتخاب پمپ آب خانگی مناسب برای منزل مسکونی، آپارتمان یا ویلا ساده ترین روش، این است که ابتدا دو مولفه مهم محاسبه شود. این دو مولفه مهم عبارتند از:

  • فشار پمپ آب (ارتفاع یا H)
  • بازدهی پمپ آب (دبی یا Q)

بدست آوردن فشار پمپ آب خانگی برای منزل مسکونی یا آپارتمان:

برای بدست آوردن فشار مورد نیاز پمپ آب مناسب منزل مسکونی خود ابتدا باید تعداد طبقات منزل خود را در عدد ۳ ضرب کنید که این عدد ۳ همان ارتفاع کف تا سقف هر طبقه می باشد.

به عنوان مثال اگر ساختمان مورد نظر شما دارای شش طبقه همراه با یک طبقه پارکینگ و یک طبقه زیر زمین می باشد تعداد طبقات این ساختمان هشت طبقه بوده و زمانی که در عدد ۳ ضرب گردد به عدد بیست و چهار می رسیم که این عدد ارتفاع حدودی محلی است که پمپ آب از زیر زمین تا طبقه ششم باید توانایی انتقال آب را داشته باشد.

سپس به منظور بدست آوردن فشار مناسب آب در پشت هر شیر آب یا رایزر، عددی را که از ضرب تعداد طبقات منزل خود در عدد ۳ بدست آورده ایم را با عدد ۳۰ جمع کرده و فشاری در حدود ۲ تا ۳ بار را در پشت هر شیر آب در تمامی طبقات خواهیم داشت.

به عنوان مثال اگر ساختمان هشت طبقه ای مثال بالا را با احتساب ارتفاعی که از زیر زمین تا طبقه ششم بدست آوریم که عدد ۲۴ متر را نشان می داد با عدد ۳۰ متر جمع کنیم، فشاری که پمپ آب انتخاب شده باید ایجاد کند عدد ۵۴ متر یا ۵/۵ بار را نشان می دهد که برای این ارتفاع مناسب بوده و فشاری ایده ال را ایجاد می کند.

حال با بدست آوردن فشار پمپ آب قادر خواهیم بود،  برای انتخاب پمپ آب خانگی انواع پمپ آب را از این نظر مورد بررسی قرار داده و جهت خرید پمپ آب اقدام نماییم.

بدست آوردن فشار پمپ آب خانگی برای ویلا:

بدست آوردن فشار مورد نیاز پمپ آب مناسب برای ویلا به دوصورت امکان پذیر می باشد:

در حالت اول پمپ آب دقیقا در زیر ویلا قرار می گیرد که به منظور محاسبه فشار این پمپ آب به همان روش محاسبه فشار پمپ آب خانگی جهت منزل مسکونی اقدام می کنیم.

به عنوان مثال: اگر ویلای شما دوبلکس یا دو طبقه باشد و در طبقه بالا از سرویس بهداشتی و حمام نیز بهره ببرید، فشار مورد نیاز پمپ آب از ضرب عدد ۳ در ۲ طبقه و جمع آن با عدد ۳۰ بدست می آید که طبق این روش پمپ آب مورد نیاز شما باید فشار ۳۶ متر را داشته باشد تا بتواند فشاری معادل ۲ تا ۳ بار را پشت تمامی شیرها در هر دو طبقه ایجاد نماید.

در حالت دوم پمپ آب با فاصله از ویلا قرار داشته و به منظور محاسبه فشار این پمپ آب ابتدا باید طول مسیر را بدست آورده و هر ۱۰ متر آن را یک متر محاسبه کنیم و سپس ارتفاع تعداد طبقات ویلا را با ارتفاع طول مسیر جمع کرده و عدد بدست آمده را با عدد ۳۰ دوباره جمع می کنیم تا فشار مناسب پمپ آب را بدست آوریم.

به عنوان مثال اگر طول مسیر پمپ آب تا ویلا ۱۰۰ متر باشد، از تقسیم آن به عدد ۱۰ به ارتفاع ۱۰ متر می رسیم و اگر ویلا دوبلکس باشد و در طبقه دوم از حمام و سرویس بهداشتی بهره استفاده کنیم، ارتفاع این دو طبقه ۶ متر بوده و از مجموع ۱۰ متر (طول مسیر) و ۶ متر (ارتفاع دو طبقه) و جمع این دو با عدد ۳۰ به ارتفاع ۴۶ متر رسیده و پمپ آب خانگی مورد انتخاب باید قادر به انتقال آب تا ۴۶ متر ارتفاع ستون آب باشد تا فشاری بین ۴ تا ۵ بار را پشت هر شیر آب ایجاد کند.

 بدست آوردن بازدهی (دبی Q) پمپ آب خانگی برای آپارتمان، منزل مسکونی و ویلا:

برای محاسبه و بدست آوردن بازدهی یا دبی مورد نظر جهت هر واحد مسکونی به دو روش می توان اقدام کرد:

روش اول: در این روش که بسیار ساده و سریع می باشد به ازای هر واحد مسکونی میزان مصرفی در حدود ۴۰۰ لیتر در ساعت را در نظر می گیریم.

به عنوان مثال اگر ساختمان دارای ۶ طبقه مسکونی ۲ واحدی و یک طبقه پارکینگ و یک طبقه زیر زمین باشد میزان فشار و بازدهی پمپ آب مورد نیاز به این طریق محاسبه می شود.

فشار یا ارتفاع پمپ آب: تعداد طبقات (۸ – شش طبقه بعلاوه پارکینگ و زیرزمین) ضرب در سه بعلاوه سی

۸ × ۳ + ۳۰ = ۵۴

بازدهی پمپ آب: تعداد واحدهای مسکونی (۱۲) ضرب در ۴۰۰

 ۱۲ × ۴۰۰ = ۴۸۰۰ لیتر بر دقیقه

تبدیل لیتر بر دقیقه به متر مکعب بر ساعت:

۴۸۰۰ ÷ ۱۰۰۰ = ۴٫۸ متر مکعب

حال می توان با داشتن مقدار دبی پمپ آب و فشار پمپ آب برای انتخاب پمپ آب خانگی و خرید پمپ آب اقدام ننمود.

انواع پمپ آب خانگی

پمپ های آب خانگی انواع مختلفی دارند که پرکاربردترین آنها در قالب سه دسته اصلی قرار می گیرند:

– پمپ های سانتریفیوژ

– پمپ های جتی

– پمپ های محیطی

پمپ سانتریفیوژ (Centrifugal Pump)

پمپ های سانتریفیوژ یا اصطلاحاً “پمپ های بشقابی” به پمپ هایی اطلاق می شوند که با استفاده از نیروی گریز از مرکز باعث افزایش فشار آب یا سیال ورودی به آنها می شوند.  پمپ آب خانگی | پمپ آب سانتریفیوژ | پمپ آب بشقابی

پمپ های سانتریفیوژ یا گریز از مرکز، متداولترین نوع پمپ مورد استفاده در بیش از ۹۵% مصارف خانگی و صنعتی می باشند. این پمپ ها از سادگی و هزینه پایینی در نگهداری، بهره برداری و تعمیرات برخوردار بوده و به همین دلیل بسیار مورد استقبال قرار گرفته اند.

در بخش داخلی پمپ های سانتریفیوژ، یک (یا چند) پروانه (Impeller) قرار دارد که تعدادی پره (Vane) منحنی شکل روی آنها قرار گرفته است. چرخش سریع پروانه و پره ها باعث اعمال نیروی گریز از مرکز به آب داخل پمپ و افزایش فشار آن در زمان خروج از پمپ می شود. مسیر جریان و نحوه عملکرد کلی پمپ های سانتریفیوژ را می توانید در شکل زیر ملاحظه کنید:

طرز کار پمپ سانتریفیوژ

شکل شماره ۱ – ساختار داخلی پمپ سانتریفیوژ

پروانه های پمپ های سانتریفیوژ بر اساس نوع استفاده و ساختار فیزیکی، به سه نوع اصلی تقسیم می شوند:

– پروانه بسته (Closed)

– پروانه نیمه باز (Semi Open)

– پروانه باز (Open)

پروانه های نوع بسته، از دو طرف توسط دو صفحه بسته شده و از راندمان بالاتری نسبت به سایر انواع پروانه ها برخوردار هستند. پروانه های نیمه باز و پروانه های باز بیشتر در پمپ های انتقال مایعات با ویسکوزیته بالا و یا دارای ذرات جامد معلق مورد استفاده قرار می گیرند.

انواع پروانه پمپ سانتریفیوژ

شکل شماره ۲ – انواع محتلف پروانه پمپ سانتریفیوژ

یکی از مهمترین موارد لازم برای عملکرد مناسب پمپ های سانتریفیوژ ، پر بودن داخل پمپ از آب است. وجود هوا در آب باعث افت عملکرد پمپ سانتریفیوژ شده و ممکن است مشکلات جدی برای آن بوجود بیاورد.

پمپ جتی (Jet Pump)

پمپ آب خانگی | پمپ آب جتی

اساس کار پمپ جتی مانند پمپ سانتریفیوژ است با این تفاوت که این پمپ ها خاصیت خودمکشی (Self-priming) داشته و به دلیل داشتن این خاصیت، وجود مقداری هوا به همراه آب را تحمل کرده و باعث ایجاد مشکل در داخل آنها نمی شود.

وجود خاصیت خودمکشی در پمپ های جتی باعث می شود که این پمپ ها قادر باشند تا آب با ارتفاع کمی پایینتر از سطح پمپ را نیز مکش کنند.

از نظر عملکردی، دبی پمپ های جتی نسبت به پمپ های بشقابی کمتر، اما هد آنها در دبی های پایین، بیشتر است.

پمپ محیطی (Peripheral Pump)

پمپ آب خانگی | پمپ آب محیطی

پمپ محیطی (Peripheral Pump) از نظر ظاهر شبیه پمپ های سانتریفیوژ است با این تفاوت که این پمپ ها از نوع پمپ های توربینی بوده و ساختار داخلی آنها بگونه ای است که امکان افزایش فشار بالای آب در دبی های پایین را فراهم می نماید.

تفاوت اصلی پمپ های محیطی و پمپ های سانتریفیوژ به نوع پروانه های این پمپ ها برمی گردد. در دو طرف محیط پروانه پمپ های محیطی، تعداد زیادی پره (Vane) قرار گرفته است که در داخل یک کانال (Channel) در حال چرخش هستند (شکل شماره ۳ و ۴).

ساختار داخلی پمپ آب محیطی

شکل شماره ۳ – مقطع پمپ توربینی



شکل شماره ۴ – ساختار پروانه پمپ توربینی

سیال ورودی به پمپ از دهانه مکش (Suction) وارد بخش پره های پروانه شده و همزمان با چرخش پره ها در کانال محیطی پمپ، سرعت سیال افزایش پیدا کرده و از دهانه دهش (Discharge) پمپ خارج می شود (شکل شماره ۵).



شکل شماره ۵ – افزایش فشار تدریجی سیال از دهانه مکش تا دهش پمپ

در پمپ های سانتریفیوژ، سیال بعد از وارد شدن به پمپ، تنها با یک بار عبور از شیارهای موجود روی پروانه از پمپ خارج می شود. اما در پمپ های محیطی، سیال بارها و به دفعات زیاد پیش از خروج از دهانه دهش بین پره های اطراف پروانه و کانال پمپ تحت فشار و چرخش مارپیچی سریع قرار گرفته و به تدریج ضمن حرکت رو به جلو، فشار آن نیز افزایش پیدا می کند (شکل شماره ۴).



شکل شماره ۶ – چرخش مارپیچی سیال حین عبور از کانال پمپ های محیطی

با توجه به ساختار و نحوه کار پمپ های محیطی، مهمترین ویژگی های این پمپ ها را می توان در موارد زیر خلاصه نمود:

– پمپ های محیطی برای فشارهای بالا و دبی کم مناسب هستند.

– منحنی عملکرد پمپ های محیطی بر خلاف پمپ های سانتریفیوژ، با کاهش دبی بصورت تخت در نیامده و شیب خطی خود را حفظ می کنند. لذا به فشار این پمپ ها در دبی صفر باید توجه داشت.

– پمپ های محیطی امکان انتقال گاز و یا هوا به همراه آب را تا حدی دارند. اما در پمپ های سانتریفیوژ این امکان وجود ندارد.

– مقدار ارتفاع مکش مثبت خالص (NPSH) مورد نیاز پمپ های محیطی کمتر از پمپ های سانتریفیوژ می باشد.

لذا با توجه به موارد ارائه شده، استفاده از پمپ های محیطی در دبی های کم و هد بالا نسبت به پمپ های سانتریفیوژ ارجحیت بیشتری دارد.

برای مرور نحوه کار پمپ های سانتریفیوژ و پمپ های محیطی و تفاوتهای آنها با یکدیگر، می توانید کلیپ زیر را مشاهده کنید:

در ادامه تعدادی از تعاریف مرتبط، برای کاربران گرامی مهندس ایران آورده شده است:

افت فشار:  به مقد ار کاهش فشار سیال در هنگام عبور از واحد های مقاوم در برابر عبور جریان مانند کندانسور، شیر کنترل یا برج خنک کننده افت فشار گفته میشود .

افت اصطکاکی:  عبارت است از افت فشار سیال به واسطه مقاومت لوله ها و اتصالاتی که سیال در آن ها جریان دارد. در کاربرد های عملی افت اصطکاکی بر مبنای طول معادل لوله برحسب فوت اندازه گیری میشود.

عمق مکش استاتیکی:  به فاصله عمودی خط مرکز پمپ تا سطح آزاد سیالی که پمپاژ میشود عمق مکش استاتیکی گفته میشود که مقدار آن معمولا برحسب فوت سنجیده میشود.

عمق مکش دینامیکی کلبه مجموع عمق مکش استاتیکی، افت های اصطکاکی، افت فشار و هد سرعتی سیال عمق مکش دینامیکی کل گفته میشود.

هد مکش استاتیکیبه ارتفاع قائم از خط مرکز پمپ تا سطح آزاد سیالی که پمپاژ میشود هد مکش استاتیکی گفته میشود که مقدار آن معمولا برحسب فوت سنجیده میشود .

هد مکش دینامیکی کلبه اختلاف بین هد مکش استاتیکی با افت های اصطکاکی، افت فشار و هد سرعتی خط مکش پمپ، هد مکش دینامیکی کل گفته میشود.

هد استاتیکی کلبه فاصله قائم بین سطح آزا د خط مکش پمپ و سطح آزاد سمت دهش پمپ یا سطح آزاد آب خروجی از پمپ هد استاتیکی کل گفته میشود.

هد دینامیکی کلبه مجموع هد استاتیکی کل، تمامی افت های اصطکاکی، افت فشار های ایجاد شده در سرتاسر سیستم لوله کشی و هد سرعتی، هد دینامیکی کل گفته میشود.

هد سرعتیبرابر است با هد معادلی که سیال برای رسیدن به آن سرعت باید سقوط آزاد داشته باشد. به بیانی دیگر، هد مورد نیاز برای شتاب گرفتن سیال را هد سرعتی می گویند.

مثال:چگونه می توانیم برای یک آپارتمان چهار طبقه با چهار واحد ۱۰۰ متری پمپ و مخزن مناسبی انتخاب کنیم؟

پاسخ: به طور میانگین هر شیر آب استاندارد خانگی ۱۰ لیتر در دقیقه خروجی دارد. حال فرض کنید در یک واحد آپارتمان ۱۰۰ مترمربعی با یک خانوار سه نفره یک شیر در سرویس توالت ، یک شیر در حمام و یک شیر در آشپزخانه باز باشند. جمعا خروجی ما برای هر واحد ۳۰ لیتر در دقیقه می باشد و این برای چهار طبقه ۱۲۰ لیتر در دقیقه می باشد. برای این مجموعه به پمپی با توان ۱ تا ۱٫۵ اسب بخار و هد ۴۸ یا ۵۸ متر نیاز است. حجم مخزن ذخیره آب نیز حداقل ۱۰۰۰لیتر باید در نظر گرفته شود تا در طول ۸ دقیقه ( میانگین زمان استحمام ۱۰ دقیقه و توالت و روشویی ۵ دقیقه در نظر گرفته شده است)  پاسخگوی استفاده همزمان همه واحدها از حمام ، توالت و آشپزخانه باشد. البته این در صورتی است که دبی(جریان در واحد زمان) آب ورودی به مخزن ذخیره در ساعات اوج مصرف و افت فشار حداقل ۴۰ لیتر در دقیقه (۲۵دقیقه زمان می برد تا مخزن را پر کند) باشد. لطفا توجه شود در غیر این صورت باید به فکر مخازن حجیم تر(۱۵۰۰ لیتری یا ۲۰۰۰ لیتری و یا …) بود. توجه داشته باشید همه موارد ذکر شده با فرض رعایت حداقلهای موارد فنی در لوله کشی استاندارد برای یک ساختمان است.

*برای برخورداری از بالاترین دبی از شبکه آب و فاضلاب شهری بهتر است مخزن یا منبع را همسطح زمین نصب فرمایید.

*اتصال مستقیم پمپ به شبکه آبفا (آب و فاضلاب) غیر قانونی است و علاوه بر خسارات مادی به شما (کنتور آب مصرف بسیار بیشتری را نشان می دهد و در دراز مدت هم کنتور و هم پمپ خراب می شوند) موجب می شود با ایجاد فشار منفی در شبکه لوله های شهری درنقاطی که به صورت طبیعی نشتی ناشی از فرسودگی لوله ها وجود دارد آب آلوده اطراف لوله به داخل شبکه مکیده شود و سلامت شما و دیگر شهروندان را به خطر بیاندازد.



  آنچه از بابت انتخاب پمپ عنوان شد فقط به شما یک دید کلی می دهد و مناسب ساختمانهای تا چهار طبقه می باشد.

  * اگر در محیطی روشن منبع را نصب می کنید جداره مخزن باید از جنسی باشد که مانع از عبور نور گردد تا جلبکها و به دنبال آنها باکتری ها فرصت رشد و لانه گزینی در جداره مخزن پیدا نکنند( مانند انواع مخازن سه لایه )

*از آنجایی که گاهی به مدت طولانی آب در منبع به صورت ذخیره باقی می ماند جنس مخزن حتما  باید از پلی اتیلن Food Grade و مواد نو باشد. خرید مخازن ارزان قیمتی که با استفاده از مواد بازیافتی تولید می شوند ، سبب می گردد به صورت جدی سلامت شما و عزیزانتان به خطر بیافتد.

پمپ آب خانگی نیم اسب :
پمپ آب خانگی نیم اسب بخار به ساختمانهای یک طبقه با حداکثر متراژ ۱۵۰متر قابل نصب و مورد استفاده قرار میگیرند.

پمپ آب خانگی یک اسب بخار بشقابی :
پمپ آب یک اسب بشقابی برای ساختمانهایی با تعداد طبقات ۳طبقه و و شش واحدی با حداکثر متراژ ۷۵متر قابل نصب و استفاده می شود.

پمپ آب جتی یک اسب خار :
این نوع پمپ برای ساختمانهای دارای ۴طبقه ۸واحدی با حداکثر متراژ ۶۸متر هر واحد قابل نصب و استفاده می شود.

پمپ آب خانگی یک اسب بخار دو پروانه :
این نوع برای مصارف ساختمانهای چهار طبقه با تعداد ۸واحد که هر واحد دارای حداکثر ۷۵متر میباشند قابل نصب و استفاده می باشد.

پمپ آب خانگی یک و نیم اسب بخار دو پروانه :
جهت مصرف در ساختمان های پنج طبقه ۱۰واحد با حداکثر متراژ ۱۰۰متر نصب می گردد.

پمپ آب خانگی دو اسب بخار:
جهت مصرف در ساختمان های پنج طبقه ۱۴ واحد با حداکثر متراژ ۱۰۰ متر نصب می گردد و برای ۲۰ واحد با میانگین ۱۰۰متر متراژ از پمپ های ۴ اسب دو پروانه سه فاز استفاده می گردد.



اما برای استفاده از پمپ آب در مجتمع عای مسکونی که حداقل دارای ۲۰واحد می باشند نیاز به بوستر پمپ میباشد که بتواند آبرسانی را براحتی انجام دهید.

بوستر پمپ ها بسته به میزان مصرف آب درانواع بوسترپمپ های دو و چند پمپه قرار می گیرد. در بوستر پمپ ها جهت کاهش مصرف برق و افزایش طول عمر قطعات پمپ از سیستم های دور متغیرالکترونیکی (اینورتر) استفاده می گردد. عملکرد این سیستم ها به این نحواست که با سنسورهایی که در مدار خروجی پمپ قرار گرفته میزان فشار و دبی پمپ سنجیده شده و با کنترل سرعت دوران الکتروموتور نصب شده بر روی پمپ منجربه کاهش مصرف انرژی می گردد.

برای کارکرد پمپ ها به صورت اتوماتیک و کاهش دفعات روشن وخاموش شدن پمپ ها ودر نتیجه عملکرد کم صدا تر پمپ نیاز به نصب مخزن تحت فشار به همراه درجه و کلید اتوماتیک است چرا که آب تحت فشار ذخیره شده در منبع مذکور باعث ایجاد یک فشار ثابت در پشت لوله گردیده و در نتیجه کاهش چشمگیر دفعات روشن وخاموش شدن پمپ و همچنین ایجاد جریان متناوب و یکنواخت آب در لوله ها را در پی دارد.

هنگام راه اندازی و نصب پمپ آب منزل بهتر است مکان نصب پمپ را پائین تر و یا همسطح ورودی آب قرار داده تا فشار مکش ایجاد شده مثبت باشد، اگر این کار در بعضی از شبکه های آبرسانی امکان پذیر نبود، تا آنجائیکه وضع ایستگاه های پمپاژ اجازه می دهد باید سعی نمود پمپ نزدیک سطح مایع منبع مکش قرار گیرد تا بخشی از توان پمپ صرف مکش آب نگردد و مشکلات کمتری در کار پمپ ایجاد شود، مسیر لوله کشی باید حتی المقدور مستقیم و از ایجاد خم ها و زانوها کمتری استفاده گردد ، بین زانوئی و محل اتصال مکش باید لوله مستقیمی به طول حداقل ۵ برابر قطر مکش فاصله ایجاد نمود. چون در غیراین صورت فشار مکش نامتعادلی ایجاد شده و یک طرف چشمه پروانه و محفظه مکش پر تر از طرف دیگر شده و تلفات هیدرولیکی پمپ زیاد و راندمان پمپ کم می گردد.باید قطر لوله مکش یک نمره بیشتر از قطر مجرای رانش بوده و اگر امکان پذیر نیست حداقل یکسان باشد،در مجتمع های مسکونی بزرگ که از بوستر پمپ استفاده می گردد توجه به موارد ذیل در طول عمر بوستر پمپ شما موثر خواهد بود. در مسیر رانش پمپ، یک شیر دروازه ای و یک سوپاپ کنترل قرار می دهند، کار این سوپاپ حفظ پمپ در مقابل فشارهای اضافی وارد بر پمپ است. سوپاپ انتهای لوله مکش باید حداقل ۵/۱ متر از سطح مایع مکش پائین تر بوده و پمپ نیز باید به سطح منبع مکش نزدیک باشد. پمپ و موتور را باید روی فونداسیون محکمی نگهداشت تا منجر به لرزش وصدای اضافه پمپ نگردد در غیر اینصورت بوش های اتصال محور پمپ و موتور و همچنین یاتاقان های آن خراب و سبب شکستگی محور می گردد.

پمپ آب خانگی بی صدا یا پمپ آب خانگی کم صدا:
کلیه پمپ ها موجود در بازار ایران دارای صدا می باشند و این اشتباه مرسوم در بازار کاملا غلط می باشد. به اطلاع مشتریان عزیز می رستند که واژه پمپ آب خانگی بی صدا فقط برای سوء استفاده می باشد. لذا پمپ های موجود در بازار دارای صدا بوده و فقط در برندها و مدل های مختلف، میزان صدا متفاوت می باشد.

روش تنظیم پمپ آب خانگی:
الکتروپمپ های آب خانگی به دو دسته تقسیم می شوند. اول الکتروپمپ های افزایش فشار آب و دوم الکتروپمپ های آب در گردش ( سیرکولاتور یا پمپ های برگشت آب گرم ) که این سری از پمپ ها جهت به گردش درآوردن آب گرمدر یک مدار بسته (مثل شوفاژخانه ها) استفاده می گردد و عموما الکتروموتورهای آنها ۱۵۰۰ دور هستند ولی الکتروموتور های پمپ مورد اول ۳۰۰۰ دور هستند. هرچه میزان دور الکتروموتور بیشتر باشد میزان فشار و صدای تولیدی در هنگام کار بیشتر خواهد بود.

feridoony

راه آسان‌تری برای ارتباط با کاربران‌مان پیدا کرده‌ایم :) عضویت در کانال

مطالب زیر را حتما بخوانید:

قوانین ارسال دیدگاه در سایت

  • چنانچه دیدگاهی توهین آمیز باشد و متوجه اشخاص مدیر، نویسندگان و سایر کاربران باشد تایید نخواهد شد.
  • چنانچه دیدگاه شما جنبه ی تبلیغاتی داشته باشد تایید نخواهد شد.
  • چنانچه از لینک سایر وبسایت ها و یا وبسایت خود در دیدگاه استفاده کرده باشید تایید نخواهد شد.
  • چنانچه در دیدگاه خود از شماره تماس، ایمیل و آیدی تلگرام استفاده کرده باشید تایید نخواهد شد.
  • چنانچه دیدگاهی بی ارتباط با موضوع آموزش مطرح شود تایید نخواهد شد.

لینک کوتاه:
0
